eleganza canopy

freitragendes Glasvordachsystem

Das System im Überblick

Feldmann denkt nicht in Einzelprodukten, sondern in Systemen. Auch bei dem eleganza Vordach bietet Feldmann alle Komponenten perfekt aufeinander abgestimmt an. So besteht das System aus einem Aluminiumprofil, allen Dichtungen sowie Auflagegummis, seitlichen und horizontalen Blenden. Auch stehen dezente Regenrinnen und Abdichtungen zwischen zwei Scheiben im Zubehörprogramm zur Verfügung.

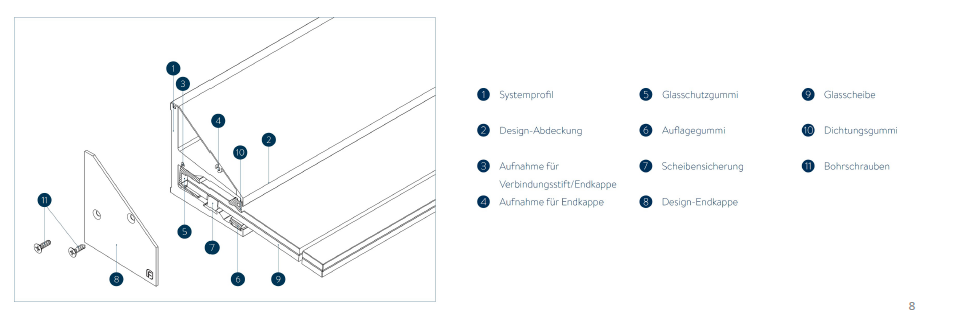

eleganza canopy Die Komponenten im Detail

BASISPROFIL

Das Herzstück des eleganza canopy Vordachs ist das Systemprofil. Das Produkt besticht durch enorme Stabilität, perfekte Verarbeitung und beste Montagefreundlichkeit. Die integrierten Langlöcher erleichtern beispielsweise das Ausrichten des Profils an der Fassade.

In der Standardausführung sind die Sichteile des Profils eloxiert und mit einem hochwertigen Schliffbild in Edelstahloptik versehen. Auch eine Pulverbeschichtung nach RAL ist möglich.

  • Material: Aluminium
  • Oberflächen: Eloxiert und in Edelstahloptik geschliffen (E4/EV1) Roh, für Pulverbeschichtung nach RAL
  • Profillängen: 1405mm, 1605mm, 1805mm, 2005mm, 2205mm, 2405mm, 3000mm, 6000mm
  • Integriertes Gefälle: 5 Grad

DESIGN ABDECKUNG

Die Design-Abdeckung hat einen funktionalen Ursprung, denn sie verdeckt die Verschraubung des Vordaches. Doch sie ist noch so viel mehr. Die geradlinige Form der Abdeckung prägt maßgeblich das Design des Gesamtproduktes. Es verleiht dem freitragenden Glasvordach seinen puristischen Charakter. Wie das Basisprofil ist auch die Design-Abdeckung mit einer hochwertigen Eloxierung und einem Schliff in Edelstahloptik versehen.

  • Horizontale Abdeckung
  • Material: Aluminium
  • Oberflächen: Eloxiert und in Edelstahloptik geschliffen (E4/EV1) Roh, für Pulverbeschichtung nach RAL
  • Längen: 1405mm, 1605mm, 1805mm, 2005mm, 2205mm, 2405mm, 3000mm, 6000mm

MONTAGE-SET

Alle Montagematerialien sind in unserem Montage-Set für eleganza canopy zusammengefasst. Bestandteile sind ein Glasschutzgummi, der den direkten Kontakt zwischen Aluminiumprofil und Glas vermeidet, ein Auflagegummi, auf dem das Glas sicher gelagert wird und ein Dichtungsgummi, der das Eindringen von Wasser verhindert. Ein kleines aber wichtiges Detail sind die Scheibensicherungen, die in jede Vordachkonstruktion integriert werden müssen. Dieses Teil fungiert als zusätzliche mechanische Sicherung, um ein Herausrutschen der Scheiben im Extremfall zu verhindern. Ebenfalls im Montage-Set sind die seitlichen Endkappen links und rechts zu finden.

SYSTEMGLÄSER

An die Glasscheiben werden bei dem freitragenden Vordach eleganza canopy hohe Anforderungen an Stabilität und Langlebigkeit gestellt. Mit umfangreichen Tests haben wir das System bis an seine Grenzen geprüft und so die perfekte Kombination mit den eleganza canopy-Profilen gefunden. Die Vorgaben an die Glasarten sind unbedingt zu beachten.

Glasarten:

  • 2x8mm VSG aus TVG mit 1,52mm SentryGlas® Folie
  • 2x10mm VSG aus TVG mit 1,52mm SentryGlas® Folien

    Ausladung:

  • Max. 1100mm (mit 2x8mm VSG aus TVG mit 1,52mm SGP)
  • Max. 1300mm (mit 2x10mm VSG aus TVG mit 1,52mm SGP)

      Glasbreiten:

  • 1400mm – 3000mm
  • Mehrere Glasscheiben in Reihe montierbar
